Класи точності лічильників води

Нова система R-класифікації лічильників води замість застарілої А, В, С

Тривалий час лічильники води було прийнято поділяти за класами точності А, В і С, де клас А був найменш точним, а клас С – найбільш точним. Однак, за сучасними стандартами метрології, ця класифікація вважається застарілою і замінена на R-класифікацію.

Нова R-класифікація уніфікує характеристики лічильників на міжнародному рівні, відповідно усі лічильники води, незалежно від країни-виробника, мають однакові вимоги щодо оцінки їхньої точності вимірювання.

Що означає клас R?

R-класифікація – більш інформативна система оцінки точності лічильників води і базується на діапазоні вимірювання лічильника, а саме на співвідношенні його номінальної (Q₃) та мінімальної (Q₁) витрат. Визначається за формулою:

R (коефіцієнт) = Q₃ / Q₁, де

- Q₃ (номінальна витрата) – постійна витрата води, за якої лічильник працює стабільно і точно протягом тривалого часу;

- Q₁ (мінімальна витрата) – найменша витрата води, за якої лічильник працює в межах допустимих похибок вимірювання. Нижче Q₁ точність вимірювання не гарантується.

Для прикладу, візьмемо квартирний лічильник холодної води Gross ETK DN20. Згідно з таблицею, номінальна витрата (Q₃) становить 2,5 м³/год, а мінімальна витрата (Q₁) – 0,031 м³/год. Відповідно:

2,5 / 0,031 = 80 (R-клас лічильника).

Тобто клас R – це конкретне числове значення, яке вказує, наскільки широкий діапазон витрат лічильник може точно вимірювати і наскільки точно він може вимірювати потік води при низьких витратах.

В результаті, чим вище значення R, тим точніший лічильник.

R-класи і їх відповідність старим А, В, С:

• R160 і вище – це високоточні лічильники, здатні фіксувати навіть дуже малі потоки води і забезпечити достовірний облік, наприклад, при використанні тонкого струменя води. Найчастіше застосовуються для комерційного та розподільного обліку. Такі прилади відповідають або перевищують точність колишнього класу "С".

• R80 або R100 – поширена група лічильників, які менш точні при дуже низьких витратах порівняно з R 160. Як правило, відповідають попередньому класу "В".

• R40 або R50 – ці лічильники мають найнижчу точність і відповідають колишньому класу "А". Це найпростіші і доступні моделі для побутового використання.

Вплив положення (Н) і (V) на клас точності лічильника

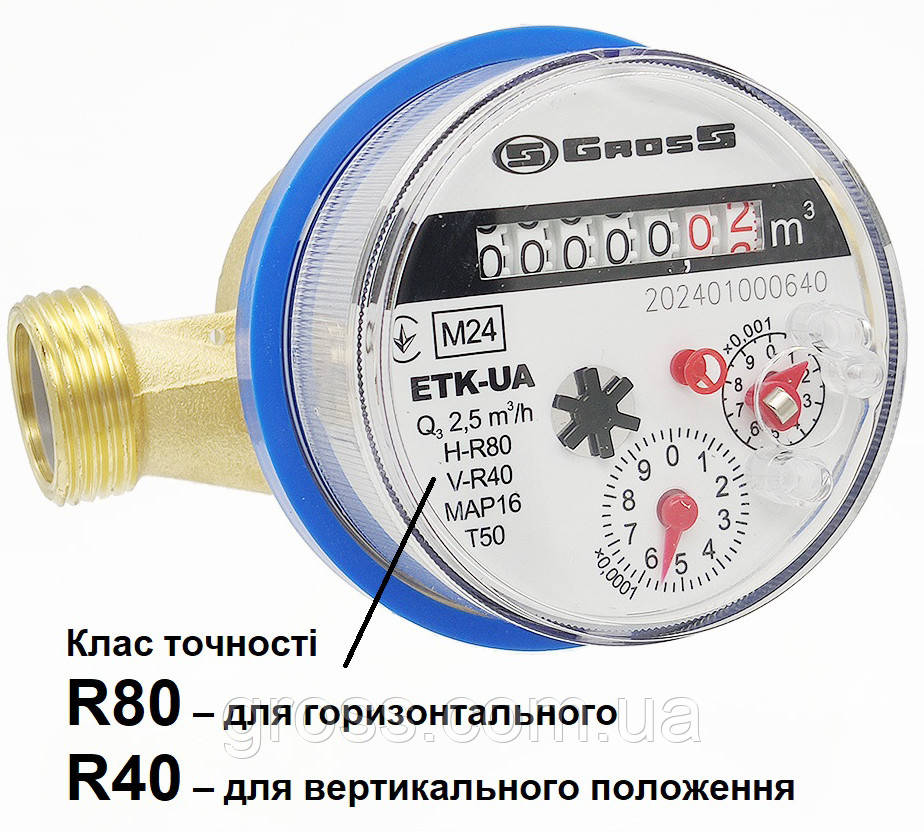

Для більшості механічних (крильчастих або турбінних) лічильників клас точності R може мати різні значення при горизонтальному (Н) та вертикальному (V) положенні. Наприклад, лічильник може бути класу R80 для горизонтального монтажу і тільки R40 для вертикального.

Пов'язано це з фізичними принципами роботи механічних лічильників, зокрема із впливом сил тертя та гравітації на рухомі елементи. У вертикальному положенні лічильника вісь обертання крильчатки чи турбіни розташована горизонтально. Це призводить до того, що гравітація притискає крильчатку до однієї з опор осі, збільшуючи силу тертя. Як наслідок, знижується чутливість лічильника, особливо на малих витратах.

Враховуйте цей аспект при встановленні лічильника! У паспорті приладу виробник обов’язково вказує рекомендоване положення для монтажу та класи точності (R-коефіцієнти), які гарантуються для кожного положення.
