Лічильник води: DN, Ду, Qn, R — простими словами

Технічні характеристики лічильника води, як-от DN15, Ду 1/2", R80 тощо, часто здаються незрозумілим набором літер і цифр, але саме вони критично важливі для правильного вибору вимірювального приладу.

Щоб не купити лічильник, який не підійде для вашої водопровідної системи або буде відхилений постачальником послуг, достатньо орієнтуватися в 6–7 ключових технічних параметрах.

Клас температури T50 або T90

Маркування літерою «Т» (від Temperature) – вказує на призначення лічильника і на максимально допустиму температуру води, яку лічильник може вимірювати:

• Т50 – тільки для холодної води до 50°C (синій корпус)
• Т90 – для гарячої води до 90°C (червоний корпус).

Номінальний діаметр (DN), мм

Це внутрішній діаметр приєднувальних патрубків – частина лічильника, що підключається до труби. Номінальний діаметр лічильника має збігатися із внутрішнім діаметром ваших труб у місці встановлення. Вказується у міліметрах.

Найбільш поширені діаметри для побутових (квартирних) лічильників:

• DN 15 – стандартний варіант для квартир і невеликих будинків.
• DN 20 – для більших обсягів споживання.

Комплект штуцерів (згонів), за допомогою якого монтується лічильник до трубопроводу, повинен мати такий же номінальний діаметр, як і лічильник. Більший діаметр має різьблення на накидній гайці (яка накручується на лічильник).

Діаметр умовний, умовний прохід (Ду), дюйми

DN та Ду — це різні позначення одного й того ж параметра: умовного проходу трубопроводу. Тобто Ду = DN. У сучасних стандартах частіше використовується позначення DN (Nominal Diameter — Номінальний Діаметр), однак нерідко зустрічається характеристика Ду (діаметр умовний), яка використовується для маркування лічильників, труб, фітингів та запірної арматури.

Для вибору лічильника води немає функціональної різниці між DN і Ду, потрібно тільки розуміти їхню відповідність. Наприклад, якщо в документації вказано DN15 або Ду 1/2" – це означає, що лічильник має однаковий «розмір» – 15 мм.

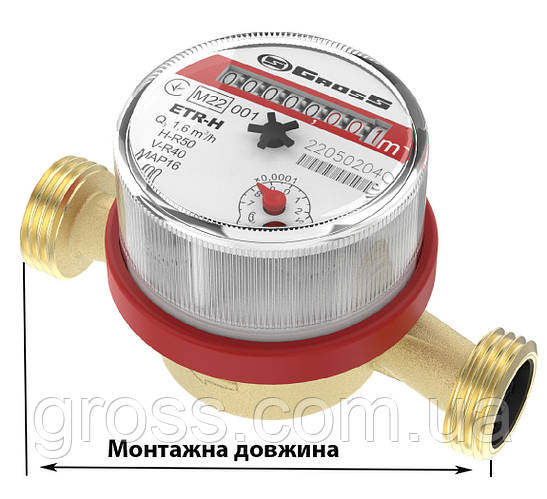

Монтажна довжина, мм

Це довжина корпусу лічильника, точніше, відстань від одного кінця лічильника до іншого. Монтажна довжина (або установча довжина) має точно відповідати довжині ділянки трубопроводу, відведеної для встановлення лічильника.

При заміні старого лічильника на новий, їхні монтажні довжини мають бути однаковими. Якщо довжини відрізняються, потрібно переробляти ділянки труби (різати, зварювати).

Для побутових (квартирних) лічильників води найбільш поширені стандарти монтажної довжини: 80 мм, 110 мм, 130 мм.

Постійна/номінальна витрата (Qn або Q3)

Це "робоча швидкість" вашого лічильника. Показує, скільки води прилад може надійно пропустити за годину, не напружуючись, працюючи стабільно і точно. Витрата (розмовне слово – розхід) вимірюється в м3/год.

• 1,6 м3/год – це стандартна "швидкість" для однієї звичайної квартири.
• 2,5 м3/год – такий лічильник має "запас міцності" і краще підходить для великих квартир або будинків.

Метрологічний клас точності (R)

Це «чутливість» лічильника. Показує, наскільки точно прилад працює в широкому діапазоні від мінімального до максимального споживання. Позначається латинською літерою R (Ratio).

Чим більше число R (наприклад, R80 краще, ніж R50), тим точніше лічильник рахує воду, особливо коли вона тече дуже тонкою цівкою (при протіканні крана).

Міжповірочний інтервал – 4 роки

Це "термін придатності" точності лічильника – проміжок часу, через який ви повинні віддати лічильник на перевірку, щоб підтвердити, що він рахує правильно (своєрідний техогляд). Кожні 4 роки лічильник води потребує обов'язкової повірки у сертифікованій лабораторії.

Відлік міжповірочного інтервалу починається від дати виробництва лічильника (точніше – дати видачі сертифікату на конкретний лічильник), яка вказана у паспорті приладу.
