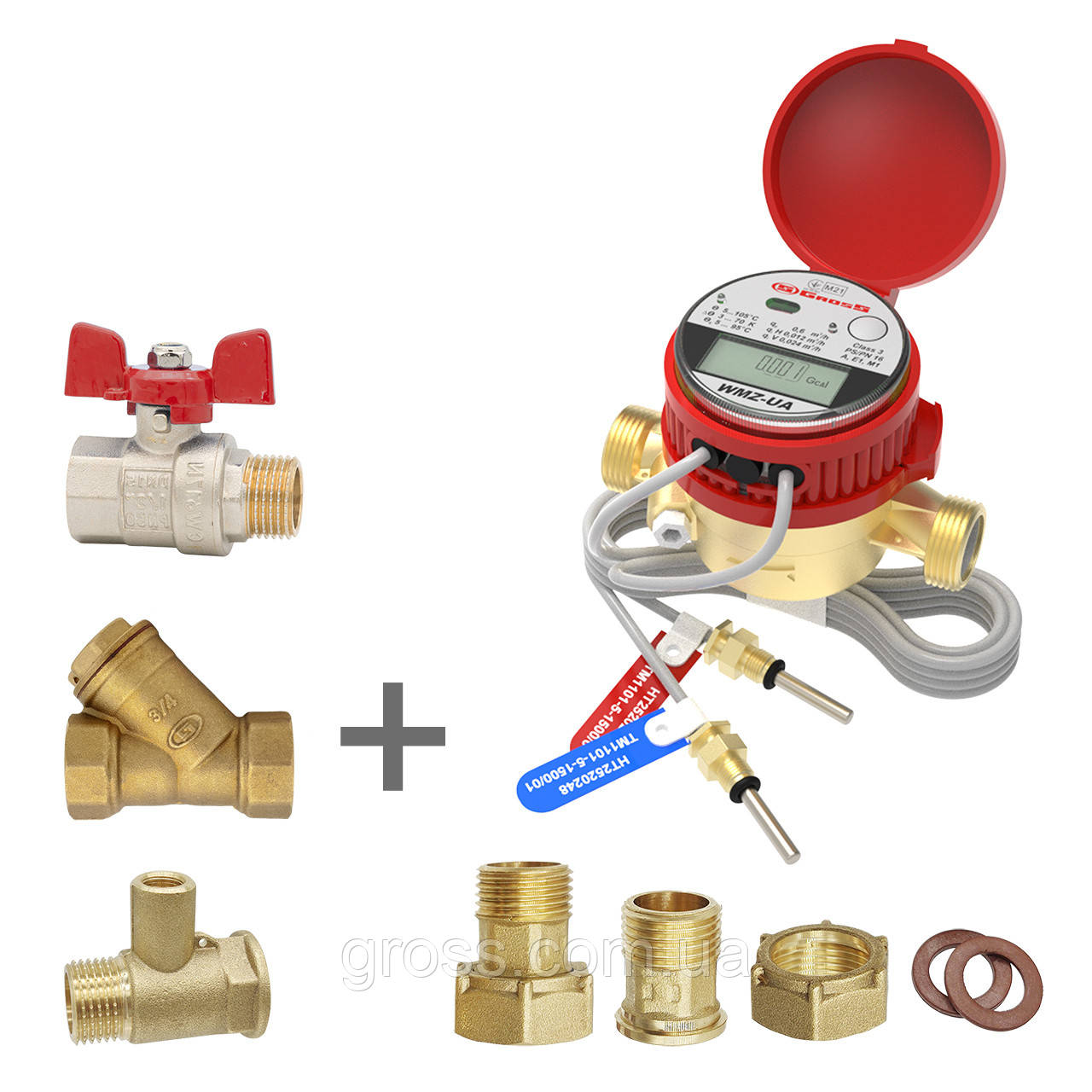

Лічильник тепла Gross WMZ-UA DN15 110мм 1,5м³/год H50/V25 M-Bus SH-S (на подачу) + згони, кран, фільтр, трійник

Лічильник тепла WMZ-UA SH-S з модулем M-Bus – компактний механічний вимірювальний пристрій, з простим інтерфейсом та можливістю дистанційного зчитування даних.

Призначений для вимірювання спожитої кількості теплової енергії (теплоти) та об’єму теплоносія, що протікає в подавальному трубопроводі у закритих системах теплопостачання.

Лічильник допомагає контролювати і платити за фактично спожите тепло у квартирах, невеликих за площею нежитлових об’єктах із горизонтальним розведенням мереж опалення. Не підходить для вертикального розведення систем опалення (характерно для старої забудови).

Теплолічильник встановлюють у сухих приміщеннях, не схильних до затоплення чи конденсації вологи - клас умов навколишнього середовища А.

Лічильник сертифікований ДП «Укрметртестстандарт» і відповідає вимогам Технічного регламенту засобів вимірювальної техніки №163, затвердженого Постановою Кабінету Міністрів від 24.02.2016 року.

Моделі лічильника Gross WMZ

На подавальний трубопровід – для T від 5°С до 95°С:

•    WMZ-UA 15/0,6 H50/V25 SH-S M-Bus
•    WMZ-UA 15/1,5 H50/V25 SH-S M-Bus
•    WMZ-UA 20/1,5 H50/V25 SH-S M-Bus
•    WMZ-UA 20/2,5 H50/V25 SH-S M-Bus

На зворотний трубопровід – для Т від 5°С до 95°С:

•    WMZ-UA 15/0,6 H50/V25 SH-R M-Bus
•    WMZ-UA 15/1,5 H50/V25 SH-R M-Bus
•    WMZ-UA 20/1,5 H50/V25 SH-R M-Bus
•    WMZ-UA 20/2,5 H50/V25 SH-R M-Bus

Можливості та переваги

• Теплолічильник – єдиний вимірювальний прилад, який має:

- обчислювач для розрахунку енергоспоживання на основі виміряних параметрів;
- перетворювач витрати для фіксації потоку теплоносія (води) через систему;
- термоперетворювачі (Pt1000) – датчики для виміру температури теплоносія на вході та виході системи.

На передній панелі розташовані спеціальна кнопка для переходу в меню, цифро-символьний рідкокристалічний дисплей та оптичний порт інфрачервоного інтерфейсу.

• Принцип роботи лічильника теплової енергії: прилад вимірює витрати і температуру гарячої води (теплоносія) у трубопроводах і на основі даних параметрів завдяки роботі мікропроцесорного пристрою здійснює розрахунок теплоспоживання. Фактична кількість спожитого тепла відображається на дисплеї в гігакалоріях (Gcal).

• Підходить для різних схем монтажу: можна встановлювати як у горизонтальному (H, шкалою догори), так і у вертикальному положенні (V).

• Клас точності лічильника: R50 – при встановленні на горизонтальних трубопроводах шкалою догори (H), R25 – при вертикальному встановленні (V).

• Температурний діапазон – від 4 °С до 95°С. Різниця температур термоперетворювачів від 3 до 70 К. Межі допустимої відносної похибки при вимірюванні кількості теплоти розраховується за формулою, наведеною у технічному паспорті виробу.

• Латунний корпус – з герметичною камерою вимірювання витрати та магнітною муфтою. Внутрішні компоненти лічильника захищені від пилу, вологи та конденсату. Прилад має ступінь захисту IP65. Робочий тиск – 1,6 МПа (16 бар).

• Батарейне живлення теплолічильника здійснюється від вбудованої літієвої батареї номінальною напругою 3,6 В, допустима напруга (2,8 - 3,7) В. Середній термін служби батареї живлення 6 років.

• Архівування даних: лічильник має блок пам’яті і зручний дисплей з чотирма рівнями меню для перегляду основних показників. Архів зберігає інформацію про споживання тепла за тривалий період: останні 10 років; 18 місяців; 45 діб.

• З функцією самодіагностики: обчислювач виявляє та повідомляє про помилки в роботі лічильника. Ознакою будь-якої помилки є покази на дисплеї коду помилки і символу.

• Сумісний із системами дистанційного зчитування (АСКОЕ). Лічильник оснащений оптичним портом та інтерфейсом M-Bus, що забезпечує автоматизований контроль та передачу даних у системи дистанційного моніторингу показників тепла.

Гарантії виробника

Середній термін служби лічильника – 12 років (за умови післягарантійного технічного обслуговування чи ремонту за рахунок споживача).

Гарантійний термін діє 30 місяців з моменту встановлення лічильника, але не більше 36 місяців від дати виробництва. Якщо у паспорті відсутня дата введення в експлуатацію, гарантійний термін обчислюється від дати виготовлення лічильника.

Безкоштовний ремонт або заміну лічильника можна отримати впродовж гарантійного терміну, якщо прилад вийшов з ладу з вини (дефект) виробника. Для цього необхідно:

• надати паспорт приладу
• забезпечити наявність непошкодженої пломби виробника
• переконатися у відсутності механічних пошкоджень лічильника.

Виробник не несе відповідальності за несправність лічильника, якщо вона виникла внаслідок:

• гідравлічних ударів (раптових змін тиску в системі водопостачання)
• затоплення, падіння, ударів та інших механічних пошкоджень
• неякісної води у трубопроводі (забруднення, домішки)
• втручання в конструкцію лічильника або порушення його цілісності
• недотримання умов експлуатації, вихід за межі допустимих технічних характеристик
• зовнішніх факторів, на які виробник не має впливу (стихійні лиха).

Повірка лічильника

Міжповірочний інтервал для лічильників тепла – 4 роки.
Дата первинної повірки відповідає даті видачі сертифіката на лічильник і вказується у паспорті приладу.

Комплектність товару:

• Лічильник тепла
• Заглушка – 2 шт.
• Паспорт
• Упаковка

Монтажний комплект для встановлення лічильника не входить до комплектації товару.
