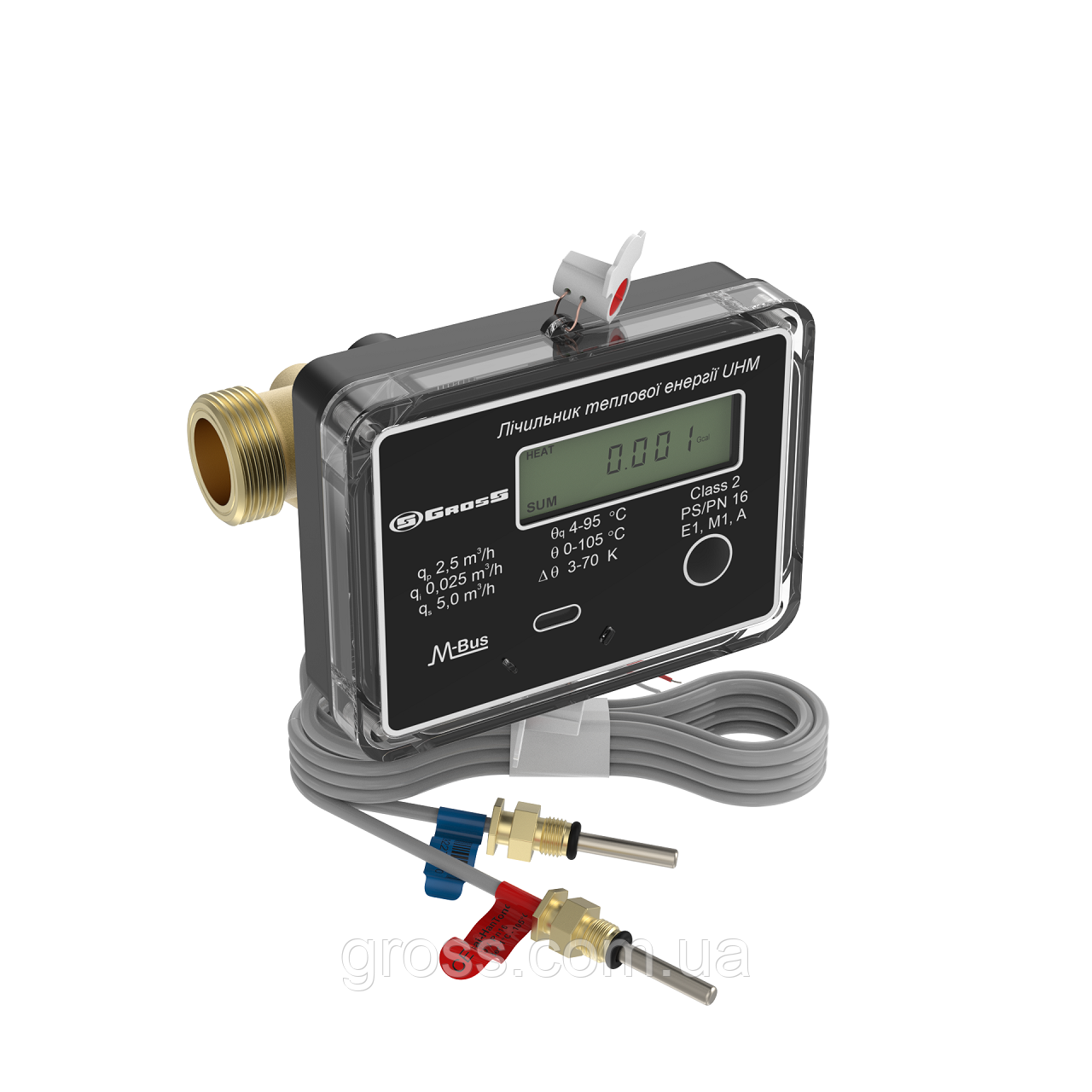

Лічильник тепла ультразвуковий Gross UHM DN20 130 мм 2,5м³/год H50/V25 M-Bus Out (на зворотний трубопровід)

Ультразвуковий лічильник тепла UHM – сучасний компактний пристрій зі зручним інтерфейсом та можливістю дистанційного зчитування даних через M-bus.

Призначений для вимірювання спожитої кількості теплової енергії (теплоти) та об’єму теплоносія, що протікає у зворотному трубопроводі в закритих системах теплопостачання.

Ідеально підходить для квартир, невеликих за площею нежитлових об’єктів із горизонтальним розведенням мереж опалення. Не підходить для вертикального розведення систем опалення (характерно для старої забудови).

Працює в умовах навколишнього середовища класу А – всередині сухих приміщень, без можливої конденсації вологи.

Лічильник сертифікований ДП «Укрметртестстандарт» і відповідає вимогам Технічного регламенту засобів вимірювальної техніки №163, затвердженого Постановою Кабінету Міністрів від 24.02.2016 року.

Моделі лічильника Gross UHM

На подавальний трубопровід – для T від 4°С до 95°С:

•    UHM DN15 Qn0,6 м³/год M-Bus In
•    UHM DN15 Qn1,5 м³/год M-Bus In
•    UHM DN20 Qn1,5 м³/год M-Bus In
•    UHM DN20 Qn2,5 м³/год M-Bus In

На зворотний трубопровід – для Т від 4°С до 95°С:

•    UHM DN15 Qn0,6 м³/год M-Bus Out
•    UHM DN15 Qn1,5 м³/год M-Bus Out
•    UHM DN20 Qn1,5 м³/год M-Bus Out
•    UHM DN20 Qn2,5 м³/год M-Bus Out

Можливості та переваги

• Принцип роботи ультразвукового лічильника тепла базується на ультразвуковому методі вимірювання. За допомогою ультразвукових перетворювачів вимірюється різниця часу проходження ультразвукових сигналів за потоком та проти потоку теплоносія, а також різниця температур між подавальним і зворотним трубопроводами. На основі даних параметрів обчислюється кількість спожитої теплової енергії і відображається на дисплеї в гігакалоріях (Gcal). Ультразвуковий лічильник не має рухомих частин, що знижує знос і збільшує термін служби приладу, забезпечуючи більш точні вимірювання порівняно з механічними лічильниками.

• Лічильник – єдиний вимірювальний прилад, який має:

- обчислювач для розрахунку енергоспоживання на основі виміряних параметрів;
- перетворювач витрати для фіксації потоку теплоносія (води) через систему;
- термоперетворювачі (Pt1000) – датчики для виміру температури теплоносія на вході та виході системи.

Обчислювач і датчики з’єднані між собою кабелями. Дані відображені на рідкокристалічному екрані і можуть зчитуватися через оптичний порт інфрачервоного інтерфейсу та кабель M-Bus.

• Підходить для різних схем монтажу: лічильник теплової енергії може встановлюватися в горизонтальному або вертикальному положенні.

• Метрологічний клас точності R: Н50 – при встановленні на горизонтальних трубопроводах шкалою догори (H), V25 – при вертикальному встановленні (V).

• Температурний діапазон від 4 °С до 95°С. Допустима різниця температур гарячої води у прямому і зворотному потоці від 3 до 70 К. Межі допустимої відносної похибки при вимірюванні кількості теплоти розраховується за формулою, наведеною у технічному паспорті виробу.

• Герметичний латунний корпус – з герметичною камерою вимірювання витрати. Внутрішні компоненти лічильника захищені від пилу, вологи та конденсату. Прилад має ступінь захисту IP65. Робочий тиск – 1,6 МПа (16 бар).

• Архівування даних: лічильник має блок пам’яті і зручний дисплей з чотирма рівнями меню для перегляду основних показників. Архів зберігає інформацію про споживання тепла за 38 останніх місяців.

• Автономне живлення від вбудованої літієвої батареї номінальною напругою 3,6 В, допустима напруга (2,8 - 3,7) В. Середній термін служби батареї живлення 6 років.

• Функція самодіагностики: обчислювач виявляє та повідомляє про помилки в роботі лічильника. Код помилки виводиться на дисплей за допомогою символів 1, 2, 3 або 4.

• Сумісність із системами дистанційного зчитування (АСКОЕ). Лічильник оснащений оптичним портом та інтерфейсом M-Bus, що забезпечує автоматизований контроль та передачу даних у системи дистанційного моніторингу показників тепла.

Гарантії виробника

Середній термін служби лічильника – 12 років (за умови післягарантійного технічного обслуговування чи ремонту за рахунок споживача).

Гарантійний термін діє 30 місяців з моменту встановлення лічильника, але не більше 36 місяців від дати виробництва. Якщо у паспорті відсутня дата введення в експлуатацію, гарантійний термін обчислюється від дати виготовлення лічильника.

Безкоштовний ремонт або заміну лічильника можна отримати впродовж гарантійного терміну, якщо прилад вийшов з ладу з вини (дефект) виробника. Для цього необхідно:

• надати паспорт приладу
• забезпечити наявність непошкодженої пломби виробника
• переконатися у відсутності механічних пошкоджень лічильника.

Виробник не несе відповідальності за несправність лічильника, якщо вона виникла внаслідок:

• гідравлічних ударів (раптових змін тиску в системі водопостачання)
• затоплення, падіння, ударів та інших механічних пошкоджень
• неякісної води у трубопроводі (забруднення, домішки)
• втручання в конструкцію лічильника або порушення його цілісності
• недотримання умов експлуатації, вихід за межі допустимих технічних характеристик
• зовнішніх факторів, на які виробник не має впливу (стихійні лиха).

Повірка лічильника

Міжповірочний інтервал для лічильників тепла – 4 роки.
Дата первинної повірки відповідає даті видачі сертифіката на лічильник і вказується у паспорті приладу.

Комплектність товару:

• Лічильник тепла
• Заглушка – 2 шт.
• Паспорт
• Упаковка

Монтажний комплект для встановлення лічильника не входить до комплекту постачання товару.
